72V pil tedarikçisi olarak, genellikle 72V pilin açık devre voltajı hakkında müşterilerden gelen sorularla karşılaşıyorum. Bu blogda, açık devre voltajı kavramını inceleyeceğim, 72V pil için ne anlama geldiğini açıklayacağım ve bu piller için piyasada olanlar için bazı pratik bilgiler sağlayacağım.
Açık Anlama - Devre Voltajı
Açık - Elektromotif kuvveti (EMF) olarak da bilinen devre voltajı (OCV), bir yüke bağlı olmadığında bir pilin voltajıdır. Başka bir deyişle, devreden akan bir akım olmadığında pilin pozitif ve negatif terminalleri arasındaki potansiyel farktır. Bu değer, pilin şarj durumunun ve genel sağlığının bir göstergesini verdiği için çok önemlidir.
Bir pilin açık devre voltajı, içinde gerçekleşen elektrokimyasal reaksiyonlarla belirlenir. Farklı pil kimyaları farklı karakteristik açık - devre voltajlarına sahiptir. Örneğin, tamamen yüklü bir kurşun - asit pil, hücre başına yaklaşık 2.1 volt açık devre voltajına sahiptir. 12V kurşun - asit pil tipik olarak seri olarak bağlanan altı hücreden oluştuğu için, tam şarj edildiğinde açık devre voltajı yaklaşık 12.6 volttur.
Açık - 72V pilin devre voltajı
72V pil, tek bir hücre değil, bir seri bağlı pil paketidir. 72V pilin açık devre voltajı, pil kimyasının türüne bağlıdır. 72V pil paketlerinde kullanılan bazı yaygın pil kimyalarına bir göz atalım.
Lityum - Demir Fosfat (Lifepo4) Piller
LifePO4 piller, yüksek enerji yoğunluğu, uzun döngü ömrü ve gelişmiş güvenlik özellikleri nedeniyle elektrikli araçlar, güneş enerjisi depolama ve elektrikli motosikletler dahil olmak üzere çeşitli uygulamalarda yaygın olarak kullanılmaktadır.
Tek bir Lifepo4 hücresi, tamamen şarj edildiğinde açık bir devre voltajına sahiptir. 72V pil paketi elde etmek için, seri olarak yaklaşık 23 LifePO4 hücresi bağlanır (23 * 3.2V = 73.6V'den beri). Bu nedenle, tam şarjlı 72V LifePO4 pil paketinin açık bir devre voltajı yaklaşık 73 - 75 volt olacaktır. Pil boşaltıldıkça, açık devre voltajı kademeli olarak azalacaktır. Pil tamamen boşaltıldığında, bir LifePo4 hücresinin açık devre voltajı yaklaşık 2.5 volt'a düşer. 72V LifePO4 pil paketi için, tamamen boşaltılmış açık - devre voltajı yaklaşık 57.5 volt (2.5V * 23 hücre) olacaktır.

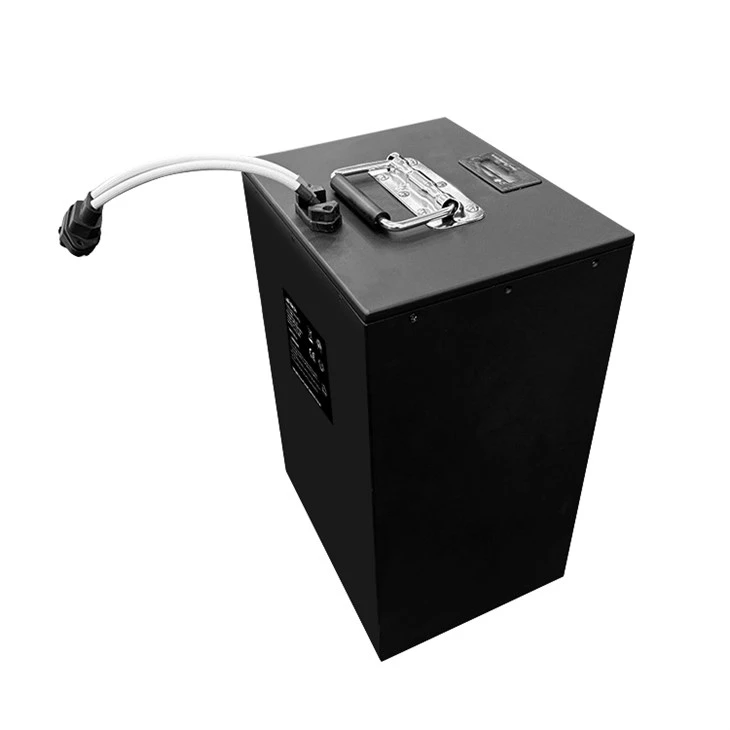

Bizimle ilgileniyorsanız72V 100AH LIFEPO4 Pil-72V 50AH LIFEPO4 Pil, veya72V 30AH LIFEPO4 Pil, web sitemizde daha ayrıntılı bilgi bulabilirsiniz.
Kurşun - Asit Pilleri
Kurşun - asit piller durumunda, tek bir hücrenin tam olarak şarj edildiğinde açık bir devre voltajı yaklaşık 2.1 volt vardır. 72V pil paketi almak için, 36 kurşun - asit hücrelerinin seri olarak bağlanması gerekir (36 * 2.1V = 75.6V). Bu nedenle, tam şarjlı 72V kurşun - asit pil paketinin açık bir devre voltajı yaklaşık 75 - 76 volt olacaktır. Pil tamamen boşaltıldığında, bir kurşun - asit hücresi açık - devre voltajı yaklaşık 1.75 volt'a düşer. 72V kurşun - asit pil paketi için, tamamen boşaltılmış açık - devre voltajı yaklaşık 63 volt (1.75V * 36 hücre) olacaktır.
Açık ölçmenin önemi - devre voltajı
72V pilin açık devre voltajının ölçülmesi, çeşitli nedenlerden dolayı önemli bir teşhis aracıdır:
Şarj Durumu (SOC) Tahmini
Açık devre voltajı doğrudan pilin şarj durumu ile ilişkilidir. Açık devre voltajını ölçerek, pilde ne kadar şarj kaldığını tahmin edebilirsiniz. Örneğin, bir LifePo4 bataryasında, açık devre voltajı 73 - 75 volt civarındaysa, pil tamamen şarj edilir. Voltaj düştükçe şarj durumu azalır. Bununla birlikte, açık devre voltajı ve şarj durumu arasındaki ilişkinin, özellikle bazı pil kimyalarında her zaman doğrusal olmadığını belirtmek önemlidir.
Pil Sağlığı Değerlendirmesi
Beklenen açık devre voltajından önemli bir sapma, pille ilgili bir sorunu gösterebilir. Örneğin, tam şarjlı 72V LifePO4 pil, beklenen 73 - 75 volttan çok daha düşük bir devre voltajı varsa, pil paketindeki bir veya daha fazla hücrenin arızalı veya bozulduğu anlamına gelebilir. Bunun nedeni aşırı şarj, aşırı deşarj veya dahili kısa devrelerden kaynaklanabilir.
Sistem tasarımı ve uyumluluk
72V pil kullanan bir sistem tasarlarken, açık devre voltaj aralığını bilmek önemlidir. Bu bilgiler, pilin voltaj seviyelerini işleyebilen şarj cihazları, invertörler ve motorlar gibi uygun bileşenlerin seçilmesine yardımcı olur.
Açık nasıl ölçülür - devre voltajı
72V pilin açık devre voltajını ölçmek nispeten basit bir işlemdir, ancak dikkatle yapılmalıdır:
- Güvenliği sağlamak: Voltajı ölçmeden önce, pilin herhangi bir yük ve şarj cihazından bağlantısı kesildiğinden emin olun. Korozif elektrolitler içerebildikleri için, özellikle kurşun asit pilleriyle uğraşırken eldiven ve gözlük gibi uygun güvenlik dişlileri giyin.
- Multimetre kullanın: Multimetreyi, pilin beklenen açık devre voltajından daha yüksek bir aralıkla DC voltaj ölçüm moduna ayarlayın. Multimetrenin pozitif probunu pilin pozitif terminaline ve negatif probu negatif terminale bağlayın.
- Okumayı al: Multimetre stabilize olana kadar birkaç saniye bekleyin ve ardından voltaj okumasını kaydedin.
Çözüm
Sonuç olarak, 72V pilin açık devre voltajı, pilin şarj durumu, sağlık ve elektrik sistemleriyle uyumluluk hakkında değerli bilgiler sağlayan bir anahtar parametredir. Açık devre voltajı, farklı karakteristik voltaj aralıklarına sahip Lifepo4 ve kurşun asit pilleri ile pil kimyasına bağlıdır.
Yüksek kaliteli 72V piller için pazardaysanız, size yardımcı olmak için buradayız. Bizim72V 100AH LIFEPO4 Pil-72V 50AH LIFEPO4 Pil, Ve72V 30AH LIFEPO4 Pilmüşterilerimizin farklı ihtiyaçlarını karşılamak için tasarlanmıştır. Daha fazla bilgi için bizimle iletişime geçmenizi ve özel gereksinimlerinizi tartışmanızı memnuniyetle karşılıyoruz. Uzman ekibimiz, satın alma süreci boyunca size profesyonel tavsiye ve destek sağlamaya hazırdır.
Referanslar
- Linden, D. ve Reddy, TB (2002). Piller El Kitabı (3. baskı). McGraw - Hill.
- Tarascon, JM ve Armand, M. (2001). Şarj edilebilir lityum pillerin karşılaştığı sorunlar ve zorluklar. Doğa, 414 (6861), 359 - 367.
